Сухая система отопления является универсальной и оптимальной системой отопления поверхностей пола и стен, подходящей как для новых, так и для существующих зданий.
Особенно подходит для реконструкции и каркасных домов, где возможности бетонирования ограничены или вовсе отсутствуют.

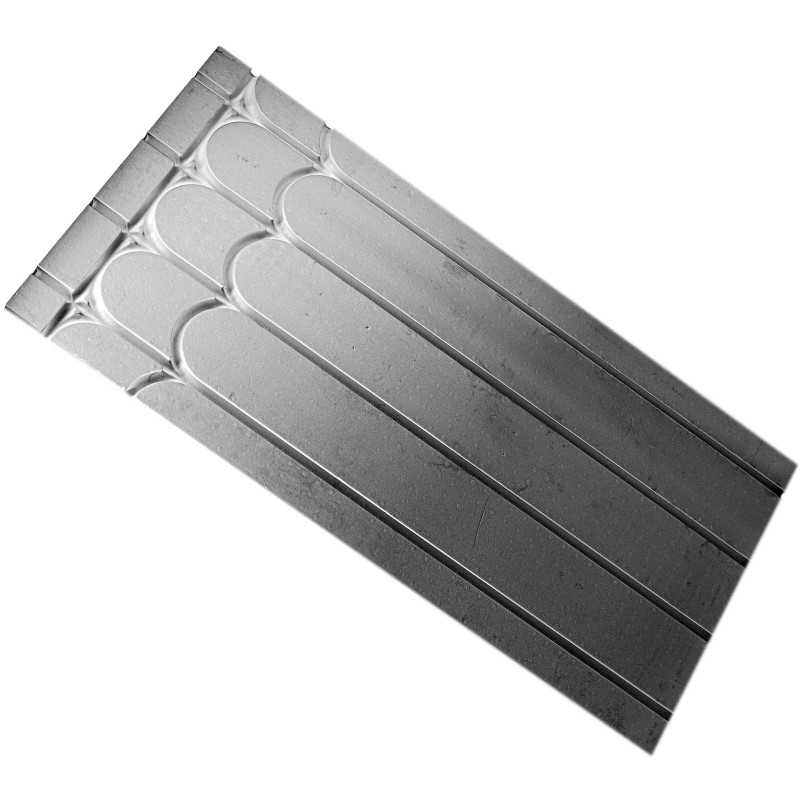

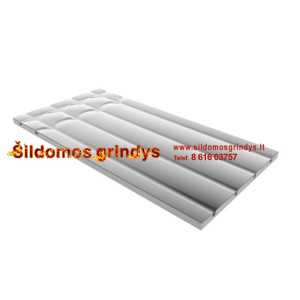

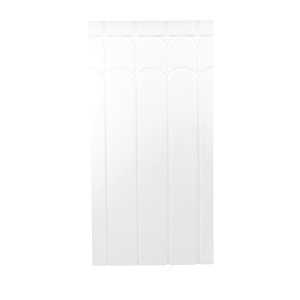

В пенопластовых плитах специально сформированы пазы, покрытые алюминиевой фольгой, для монтажа труб. Алюминиевый фольговый отражатель покрывает всю поверхность панели, обеспечивая равномерное распределение тепла без потерь.
Плиты уже имеют петли для разворота.
Краткая инструкция по монтажу: Сухая система тёплого пола (EPS/XPS)
1. Подготовка основания
- Плиты укладываются на ровную, чистую и сухую поверхность (бетон, ОСБ, плитка, дерево).
- При необходимости — фиксируются с помощью ПВА клея (для дерева) или клеев на основе MS-полимеров без растворителей (для бетона, плитки).
2. Монтаж панелей теплого пола
- Плиты EPS или XPS с канавками под трубы и алюминиевой фольгой.
- Трубы укладываются в канавки, в местах разворота фольга надрезается.
- Плиты можно приклеить или оставить лежать свободно (если верхнее покрытие равномерно распределяет нагрузку).
3. Верхний слой / основа (при необходимости)
- Для клеевых покрытий или при высокой нагрузке используйте:Плиты Knauf Brio, Cetris, Georas TE или
- Самовыравнивающуюся смесь (например, Weberfloor 4310).
- При приклеивании на фольгу — обязательно использовать грунтовку, подходящую для металла (например, Mapei Eco Prim Grip).
4. Укладка финишного покрытия
Тип покрытия
| Условия укладки
|
Ламинат | С подложкой, прямо на панели (от 300 кПа). |
Паркет | Прямо на панели, если нагрузка небольшая. При тяжелой мебели — использовать основу. |
Винил | Только на XPS400 (≥400 кПа). При меньшей прочности — требуется подоснова. |
Плитка | Прямо на панели (с грунтовкой) или на плиты Cetris / Knauf Brio. |
📌 О прочности плит:
- XPS300 (300 кПа): подходит для ламината, плавающего паркета.
Не рекомендуется для винила или плитки без дополнительной основы. - XPS400 (400 кПа): плиты высокой прочности – позволяют прямую укладку винила и плитки, если поверхность ровная и стабильная.
🛠 При сомнениях — используйте распределяющий слой. Это обеспечит долговечность и защиту системы отопления.
Примеры укладки труб:
Характеристики:
Класс прочности: EPS400 - плита толщиной 20 мм
Размеры: 1200x600x20 мм
Расстояние между трубами: 150 мм
Диаметр трубы: 16/17 мм
Для теплого пола
Для настенного отопления
Для потолочного отопления
Плита выполняет функции тепло- и звукоизоляции.
Заявленная теплопроводность λ [Вт/(мК)]: 0.036
Заявленное термическое сопротивление R [(м2К)/Вт]: 0.69 (25 мм) / 0.83 (30 мм) / 1.39 (50 мм)
Класс пожарной безопасности по EN 13501-1: E
Материал: Пенопласт
Алюмини 0,4 mm
Вес плиты 330 г,
вес с рефлекторами 1050 г.
Страна происхождения: ЕС
