XPS500 sauso grindinio šildymo plokštė su 1 mm profiliuotu aliuminio sluoksniu

XPS500 su 1 mm profiliuotu aliuminio sluoksniu – itin tvirta sauso grindinio šildymo plokštė, skirta efektyviam grindų šildymui be betonavimo ir, daugeliu atvejų, be papildomų apkrovą paskirstančių plokščių.

Plokštės pagrindas pagamintas iš 500 kPa stiprumo XPS, todėl sistema pasižymi dideliu atsparumu gniuždymui ir leidžia ant jos tiesiogiai montuoti įvairias galutines grindų dangas.

Ant sistemos galima montuoti:

• laminatą;

• parketą;

• vinilo dangą;

• plyteles.

Dėl didelio XPS500 stiprumo įprastomis eksploatacijos sąlygomis nereikia papildomai montuoti OSB, gipso, Cetris ar kitų apkrovą paskirstančių plokščių, kai pasirinkta grindų danga ir jos montavimo sistema leidžia tiesioginį montavimą.

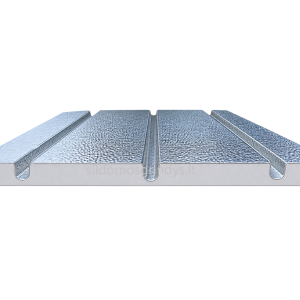

1 mm profiliuotas aliuminio sluoksnis

Vienas svarbiausių XPS500 plokštės privalumų – 1 mm storio profiliuotas aliuminio sluoksnis.

Skirtingai nuo įprastų folijuotų sauso šildymo plokščių, aliuminis čia dengia ne tik horizontalų XPS paviršių – jis yra įformuotas ir vamzdžių grioveliuose bei apsisukimo zonose.

Įstačius šildymo vamzdį, jį griovelyje apgaubia aliuminio šilumos paskirstymo sluoksnis. Taip padidinamas vamzdžio ir aliuminio kontakto plotas, o šiluma efektyviai perduodama nuo vamzdžio į visą plokštės paviršių.

Tai suteikia kelis svarbius privalumus:

• didesnį vamzdžio ir aliuminio kontakto plotą;

• efektyvesnį šilumos perdavimą;

• tolygesnį grindų paviršiaus įšilimą;

• greitą sistemos reakciją į temperatūros reguliavimą.

Reljefinis aliuminio paviršius

Profiliuoto aliuminio paviršius yra reljefinis, o ne visiškai lygus.

Tokia paviršiaus struktūra sudaro geresnes mechaninio sukibimo sąlygas klijams nei visiškai lygus aliuminio paviršius ir yra ypač aktuali montuojant klijuojamas grindų dangas.

Dėl XPS500 pagrindo stiprumo ir reljefinio profiliuoto aliuminio paviršiaus sistema pritaikyta tiek plaukiojančioms, tiek tiesiogiai klijuojamoms grindų dangoms.

Tiesioginis plytelių montavimas

Vienas pagrindinių XPS500 sistemos privalumų – galimybė plyteles klijuoti tiesiai ant plokštės, neįrengiant papildomo Cetris, gipso, OSB ar kito standaus apkrovą paskirstančio sluoksnio.

Tai leidžia:

• sumažinti bendrą grindų konstrukcijos aukštį;

• sumažinti naudojamų medžiagų kiekį;

• sutrumpinti montavimo laiką;

• sumažinti papildomų sluoksnių šiluminę varžą;

• greičiau perduoti šilumą galutinei grindų dangai.

Plytelių klijai tepami ant švaraus ir tinkamai paruošto reljefinio profiliuoto aliuminio paviršiaus. Turi būti naudojama šiai konstrukcijai ir metaliniam / aliuminio pagrindui tinkama klijavimo sistema.

Drėgnose patalpose turi būti įrengta pasirinktam grindų sprendimui tinkama hidroizoliacija.

Svarbu dėl didelių taškinių apkrovų

Nors XPS500 plokštės pasižymi labai dideliu – 500 kPa – gniuždymo stipriu, būtina atsižvelgti ne tik į bendrą baldo ar įrenginio svorį, bet ir į apkrovos plotą.

Sunkūs daiktai su siauromis kojelėmis gali sukurti didelę koncentruotą apkrovą mažame grindų plote.

Į tai ypač svarbu atsižvelgti, jeigu planuojama statyti:

• vonią ant kojelių;

• sunkią dvigulę lovą ant siaurų kojelių;

• sunkias spintas ar kitus baldus su mažo ploto atramomis;

• sunkius buitinius prietaisus ar įrenginius, kurių svoris perduodamas per mažo ploto kojeles;

• kitus didelę taškinę apkrovą sukuriančius daiktus.

Tokiose vietose rekomenduojamas vienas iš dviejų sprendimų.

1 variantas – vietinės atramos kojelių vietose

Jeigu iš anksto žinoma tiksli sunkios vonios, baldo ar įrenginio kojelių vieta, tose vietose galima išpjauti XPS polistirolo sluoksnį ir įrengti standžią atramą.

Atramai galima naudoti:

• OSB;

• medinę lentą;

• fanerą;

• kitą tinkamą standžią ir apkrovai atsparią medžiagą.

Atramos storis turi būti toks pats kaip pašalinamo XPS sluoksnio, kad būtų išlaikytas vienodas grindų konstrukcijos aukštis.

Taip didelė taškinė apkrova perduodama ne į XPS, o į standžią atramą ir po ja esantį pagrindą.

Prieš formuojant atramas būtina įvertinti šildymo vamzdžių išdėstymą – atramos ir jų tvirtinimo elementai negali pažeisti vamzdžių.

2 variantas – apkrovą paskirstanti plokštė

Jeigu sunkių baldų ar įrenginių vieta nėra tiksliai žinoma, jų gali būti daug arba ateityje numatomas patalpos perplanavimas, ant visos XPS500 sistemos arba reikiamo jos ploto rekomenduojama įrengti standų apkrovą paskirstantį sluoksnį.

Tam galima naudoti:

• Cetris plokštes;

• OSB plokštes;

• gipso / gipso pluošto plokštes;

• kitas grindims tinkamas standžias apkrovą paskirstančias plokštes.

Toks sluoksnis paskirsto koncentruotą kojelės apkrovą didesniame XPS500 plokštės plote ir sumažina vietinės deformacijos riziką.

📌 Svarbu: papildomas apkrovą paskirstantis sluoksnis reikalingas ne dėl įprastos vaikščiojimo ar tolygiai paskirstytos grindų apkrovos, o tais atvejais, kai numatomos didelės koncentruotos apkrovos mažame plote.

Trumpa montavimo instrukcija

1. Pagrindo paruošimas

XPS500 plokštės montuojamos ant lygaus, stabilaus, švaraus ir sauso pagrindo.

Tinka:

• betonas;

• OSB;

• medinės grindys;

• esama stabili plytelių danga;

• kiti tinkami standūs pagrindai.

Esant poreikiui plokštės prie pagrindo priklijuojamos XPS tinkamais klijais.

2. Plokščių klojimas

Plokštės išdėstomos pagal numatytą šildymo vamzdžių vedžiojimo schemą.

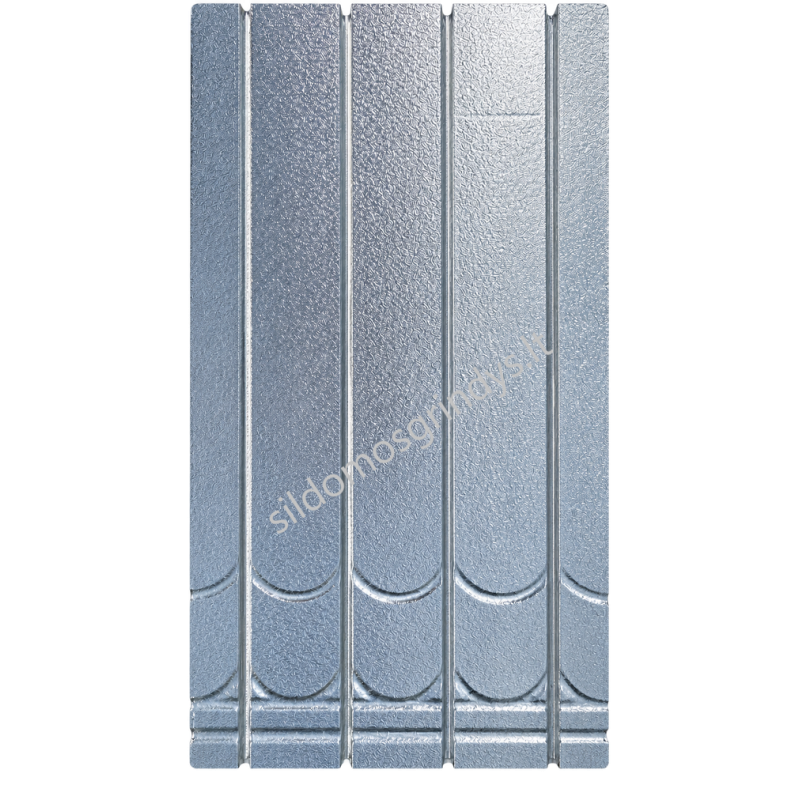

Plokštėje jau suformuoti:

• tiesūs vamzdžių kanalai;

• vamzdžių apsisukimo zonos;

• aliuminiu padengti vamzdžių grioveliai.

Todėl montavimo vietoje nereikia papildomai formuoti šilumos paskirstymo kanalų.

3. Vamzdžių montavimas

Šildymo vamzdis įspaudžiamas tiesiai į aliuminiu padengtą griovelį.

1 mm profiliuotas aliuminio sluoksnis suformuotas ir vamzdžio griovelyje, todėl vamzdis glaudžiai kontaktuoja su šilumą paskirstančiu aliuminiu.

Taip šiluma efektyviai perduodama nuo vamzdžio į aliuminio sluoksnį ir paskirstoma visame šildomame paviršiuje.

4. Galutinė grindų danga

Laminatas – gali būti klojamas tiesiai ant sistemos pagal laminato gamintojo montavimo reikalavimus.

Parketas – gali būti montuojamas tiesiai ant sistemos, parenkant grindiniam šildymui tinkamą parketą ir montavimo būdą.

Vinilas / LVT – dėl didelio XPS500 pagrindo stiprumo gali būti montuojamas tiesiai, laikantis konkrečios dangos gamintojo reikalavimų.

Plytelės – gali būti klijuojamos tiesiai ant reljefinio profiliuoto aliuminio paviršiaus, naudojant šiai konstrukcijai tinkamą klijavimo sistemą.

Jeigu numatomos didelės taškinės apkrovos, prieš galutinės dangos montavimą turi būti įrengtos vietinės standžios atramos arba papildomas apkrovą paskirstantis sluoksnis.

Kodėl XPS500?

XPS500 plokštės gniuždymo stipris – 500 kPa, todėl gaunamas itin tvirtas pagrindas galutinei grindų dangai.

Įprastomis naudojimo sąlygomis galima suformuoti labai paprastą ir žemą grindų konstrukciją:

pagrindas → XPS500 šildymo plokštė → galutinė grindų danga.

Tai reiškia mažiau papildomų sluoksnių, mažesnį konstrukcijos aukštį, paprastesnį montavimą ir mažesnę šiluminę varžą tarp šildymo vamzdžio ir patalpos.

Pagrindiniai privalumai

• 500 kPa XPS pagrindo stiprumas.

• 1 mm profiliuotas aliuminio sluoksnis.

• Aliuminis dengia plokštės paviršių ir vamzdžio griovelius.

• Aliuminiu suformuotos vamzdžių apsisukimo zonos.

• Reljefinis aliuminio paviršius.

• Didelis vamzdžio ir aliuminio kontakto plotas.

• Efektyvus ir tolygus šilumos paskirstymas.

• Galimas tiesioginis laminato ir parketo montavimas.

• Galimas tiesioginis vinilo montavimas.

• Galimas tiesioginis plytelių klijavimas.

• Įprastomis sąlygomis nereikia papildomo apkrovą paskirstančio sluoksnio.

• Galimybė įrengti vietines sustiprintas atramas sunkių baldų kojelėms.

• Nereikia betonavimo.

• Mažas bendras grindų konstrukcijos aukštis.

• Greitas montavimas.

• Tinka naujai statybai ir renovacijai.

Charakteristikos

• Medžiaga: XPS – ekstruzinis polistirenas.

• Stiprumo klasė: XPS500.

• Gniuždymo stipris: 500 kPa.

• Galimi storiai 20 mm ir 25mm

• Šilumos paskirstymas: 1 mm profiliuotas aliuminio sluoksnis.

• Aliuminio paviršius: reljefinis.

• Vamzdžio grioveliai: suformuoti profiliuotame aliuminio sluoksnyje.

• Apsisukimo zonos: suformuotos plokštėje ir padengtos aliuminiu.

• Šildymo tipas: sausa grindinio šildymo sistema.

• Betonavimas: nereikalingas.

• Tinkamos dangos: laminatas, parketas, vinilas, plytelės.

• Plytelių montavimas: galimas tiesioginis klijavimas ant tinkamai paruošto reljefinio aliuminio paviršiaus.

• Didelėms taškinėms apkrovoms: įrengiamos vietinės standžios atramos arba papildomas apkrovą paskirstantis sluoksnis.
