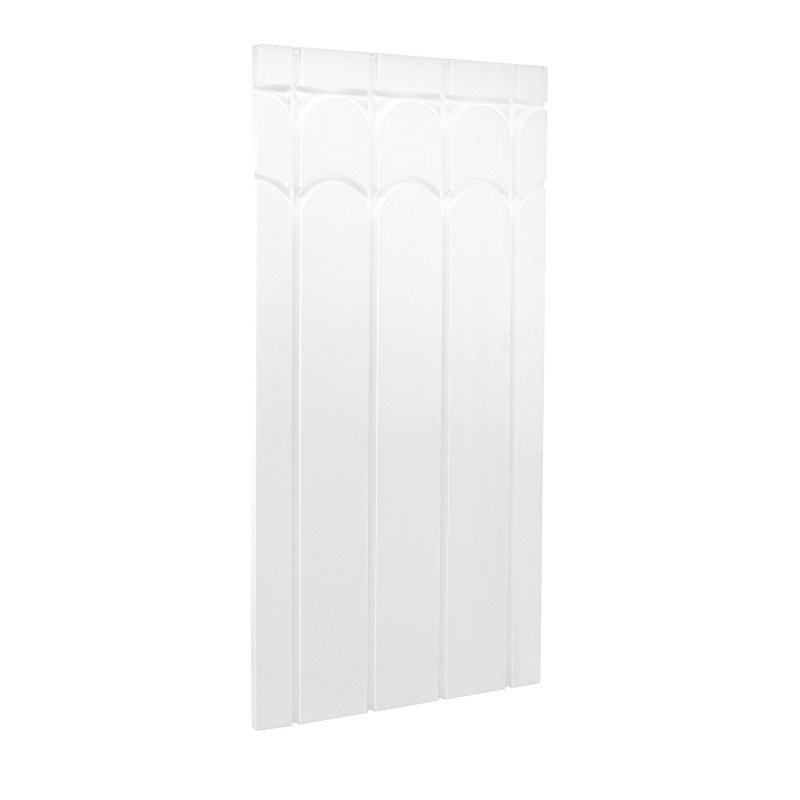

GEORAS EPS šildymo plokštės su aliuminio reflektoriais – tai sausos grindinio, sieninio ir lubinio šildymo sistemos plokštės, skirtos greitam ir efektyviam šildymo vamzdžių montavimui be betonavimo darbų. Integruoti aliuminio reflektoriai užtikrina tolygų šilumos paskirstymą per visą paviršių, pagerina sistemos efektyvumą ir sumažina šilumos nuostolius.
Sistema puikiai tinka tiek naujos statybos, tiek renovuojamiems objektams, ypač karkasiniams namams, mansardoms ir pastatams, kuriuose negalima arba nepageidautina naudoti betoninio išlyginamojo sluoksnio.
Plokštėse suformuoti grioveliai šildymo vamzdžiams, todėl montavimas vyksta greitai ir tiksliai. Galima rinktis tiesias plokštes su apsisukimo kilpomis arba plokštes su apskritimais (sraigės tipo vamzdžių vedžiojimui).
Pagrindinės savybės
- Plokštės matmenys: 1200 × 600 mm
- Vamzdžių diametras: D16 mm
- Vamzdžių žingsnis: 150 mm arba 200 mm

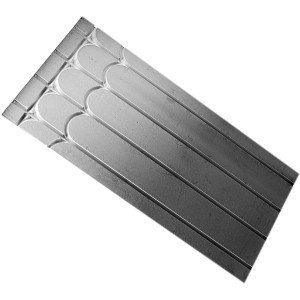

- Integruoti aliuminio reflektoriai
- Tinka grindiniam, sieniniam ir lubiniam šildymui
- Lengvas ir greitas montavimas
- Nereikia betonavimo darbų
- Atlieka šilumos ir garso izoliacijos funkciją
Galimi variantai
EPS400 Premium
- Storis: 20 mm
- Gniuždymo stipris: 400 kPa
EPS300
- Storis: 25 mm
- Gniuždymo stipris: 300 kPa
EPS300
- Storis: 30 mm
- Gniuždymo stipris: 300 kPa
Plokščių tipai
- Tiesios plokštės su apsisukimo kilpomis
- Plokštės su apskritimais (sraigės tipo vedžiojimui)
Montavimo instrukcija
1. Pagrindo paruošimas
Plokštės montuojamos ant lygaus, švaraus, tvirto ir sauso pagrindo:
- Betono
- OSB plokščių
- Medinių lentų
- Plytelių
- Kitų stabilių statybinių paviršių
Jeigu plokštes reikia papildomai pritvirtinti prie pagrindo, rekomenduojama naudoti:
- GEORAS EPS&XPS klijus – EPS ir XPS plokščių klijavimui prie įvairių statybinių paviršių.
- MS 70 Polymer High-Tack klijus – kai reikalingas itin stiprus sukibimas.

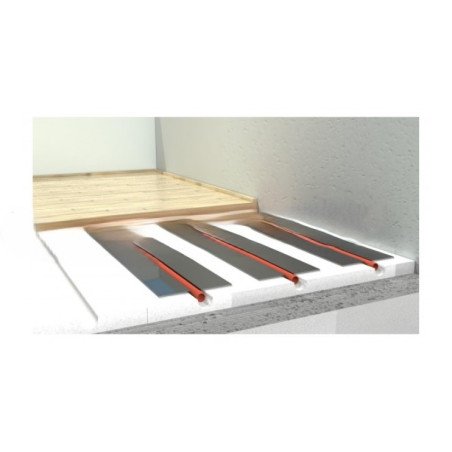

2. Šildymo plokščių montavimas
Plokštės išdėstomos pagal numatytą šildymo kontūrų schemą.
Šildymo vamzdis įspaudžiamas į paruoštus griovelius. Apsisukimo vietose naudojamos gamykloje suformuotos kilpos arba apskritimų plokštės.
Aliuminio reflektoriai užtikrina optimalų šilumos paskirstymą ir padidina sistemos efektyvumą.
Jeigu galutinė grindų danga arba GEORAS TE plokštės montuojamos tiesiai ant aliuminio reflektorių, rekomenduojama naudoti:
- Zettex X40 universalius purškiamus kontaktinius klijus.
- MS 70 Polymer High-Tack aukšto pradinio sukibimo montavimo klijus.
Klijai pagerina šilumos perdavimą, sumažina konstrukcijos judėjimą ir užtikrina patikimą viršutinių sluoksnių sukibimą.
Montuojant gipso plokštes, gipso pluošto plokštes, Cetris ar kitas standžias apkrovą paskirstančias plokštes, papildomas klijavimas prie aliuminio reflektorių dažniausiai nėra būtinas.
3. Viršutinio sluoksnio tvirtinimas
Jeigu sistema montuojama ant OSB, lentų ar kito medinio pagrindo, viršutines plokštes galima:
- Prisukti medvaržčiais prie pagrindo.
- Klijuoti naudojant Zettex X40 arba MS 70 Polymer High-Tack klijus.
Jeigu pagrindas yra betoninis arba kitoks, prie kurio negalima prisukti, viršutinis sluoksnis turi būti klijuojamas.
Montuojant plyteles ant apkrovą paskirstančių plokščių ( Cetris, gipso pluošto ir pan.), šios plokštės turi būti papildomai pritvirtintos – prisuktos arba priklijuotos.
4. Grindų dangų montavimas
| Danga |
Montavimo sąlygos |
| Laminatas |
Klojamas su paklotu tiesiai ant plokščių. |
| Parketas |
Gali būti montuojamas tiesiai ant plokščių esant nedidelėms apkrovoms. |
| Vinilas |
Rekomenduojama EPS400 plokštėms arba naudojant papildomą apkrovą paskirstantį sluoksnį. |
| Plytelės |
EPS400 plokštėms galima tiesiogiai klijuoti didesnio formato plyteles. EPS300 plokštėms rekomenduojamas papildomas apkrovą paskirstantis sluoksnis. |
Svarbu
- EPS300 (300 kPa) plokštės rekomenduojamos laminatui, parketui ir kitoms plaukiojančioms dangoms.
- EPS400 (400 kPa) plokštės tinka didesnėms apkrovoms, vinilo dangoms ir tam tikrais atvejais leidžia tiesiogiai klijuoti didesnio formato plyteles.
- Vonios kambariuose ir kitose drėgnose patalpose rekomenduojama naudoti papildomą apkrovą paskirstantį sluoksnį bei hidroizoliaciją.
Techninės charakteristikos
- Matmenys: 1200 × 600 mm
- Vamzdžio diametras: D16 mm
- Vamzdžių žingsnis: 150 mm arba 200 mm
- EPS400 plokštės storis: 20 mm
- EPS300 plokščių storiai: 25 mm ir 30 mm
- Šilumos laidumas λ: 0,036 W/(m·K)
- Šiluminė varža R:
- 0,69 m²K/W (25 mm)
- 0,83 m²K/W (30 mm)
- Gaisrinė klasė: E
- Aliuminio reflektoriaus storis: 0,4mm
- Vienos plokštės svoris: apie 660 g
- Kilmės šalis: ES
Perkant didesniais kiekiais taikomos papildomos nuolaidos.
