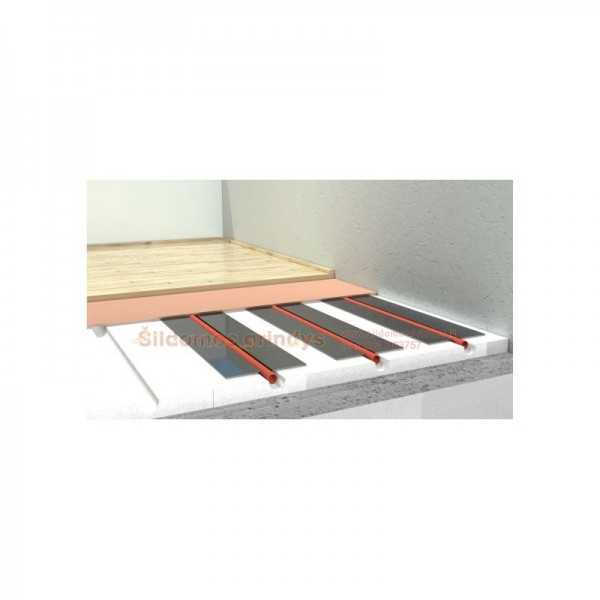

Сухая полистирольная плита с алюминиевыми отражателями выполняет функции тепло- и звукоизоляции.
Сухая система отопления является универсальной и оптимальной системой отопления для полов и стен, подходящей как для новых, так и для существующих зданий. Особенно подходит для реконструкции и каркасных домов, где заливка бетона ограничена или невозможна.
В плитах предусмотрены специальные канавки для установки алюминиевых пластин для монтажа труб. Алюминиевые отражатели покрывают почти всю поверхность панели, обеспечивая равномерное распределение тепла без потерь.
Краткая инструкция по монтажу: Сухая система тёплого пола (EPS/XPS)
1. Подготовка основания
- Плиты укладываются на ровную, чистую и сухую поверхность (бетон, ОСБ, плитка, дерево).
- При необходимости — фиксируются с помощью ПВА клея (для дерева) или клеев на основе MS-полимеров без растворителей (для бетона, плитки).
2. Монтаж панелей теплого пола
- Плиты EPS или XPS с канавками под трубы и алюминиевой фольгой.
- Трубы укладываются в канавки, в местах разворота фольга надрезается.
- Плиты можно приклеить или оставить лежать свободно (если верхнее покрытие равномерно распределяет нагрузку).
3. Верхний слой / основа (при необходимости)
- Для клеевых покрытий или при высокой нагрузке используйте:
- Плиты Knauf Brio, Cetris, Georas TE или
- Самовыравнивающуюся смесь (например, Weberfloor 4310).
- При приклеивании на фольгу — обязательно использовать грунтовку, подходящую для металла (например, Mapei Eco Prim Grip).
4. Укладка финишного покрытия
|
Тип покрытия
|
Условия укладки
|
|
Ламинат
|
С подложкой, прямо на панели (от 300 кПа).
|
|
Паркет
|
Прямо на панели, если нагрузка небольшая. При тяжелой мебели — использовать основу.
|
|
Винил
|
Только на XPS400 (≥400 кПа). При меньшей прочности — требуется подоснова.
|
|
Плитка
|
Прямо на панели (с грунтовкой) или на плиты Cetris / Knauf Brio.
|
📌 О прочности плит:
- XPS300 (300 кПа): подходит для ламината, плавающего паркета.
Не рекомендуется для винила или плитки без дополнительной основы.
- XPS400 (400 кПа): плиты высокой прочности – позволяют прямую укладку винила и плитки, если поверхность ровная и стабильная.
🛠 При сомнениях — используйте распределяющий слой. Это обеспечит долговечность и защиту системы отопления.
Примеры укладки труб:
Характеристики:
- Материал: Экструдированный полистирол (XPS 400),
- с ровными краями
- класс строительных материалов F.
- Теплопроводность: 0,031 – 0,037 Вт/мК.
- Прочность на сжатие плит F-400: более 400 кПа или около 40 т/м².
- Расстояние: VA 200мм (одинарный и двойной изгиб).
- Размеры (Д x Ш): 1250 x 600мм.
- Подходит для теплого пола.
- Подходит для отопления стен.
- Подходит для отопления потолка.
- Страна производства: ЕС.
